상부무대장치
공연장 상부에 배치된 무대기계를 활용하여 신속하고 정확한 연출전환을 제공합니다.
공연장 상부에 배치된 무대기계를 활용하여
신속하고 정확한 연출전환을 제공합니다
■ 구동부 개요
공연연출에 필요한 각종 세트물이나 커튼 등을 구동할 수 있는
구동부로, 최고의 안전기술을 우선으로 특화 설계하였습니다.
실시간으로 감지할 수 있는 하중 센서로 인해서 운영자는 세트물의
무게를 손쉽게 파악할 수 있으며, 과하중에 따른 안전사고를 미연에
방지할 수 있습니다.
또한 온도센서가 구비되어 있어 과부하나 전기요소가 불량인 경우에
무대장치를 효율적으로 보호할 수 있습니다.

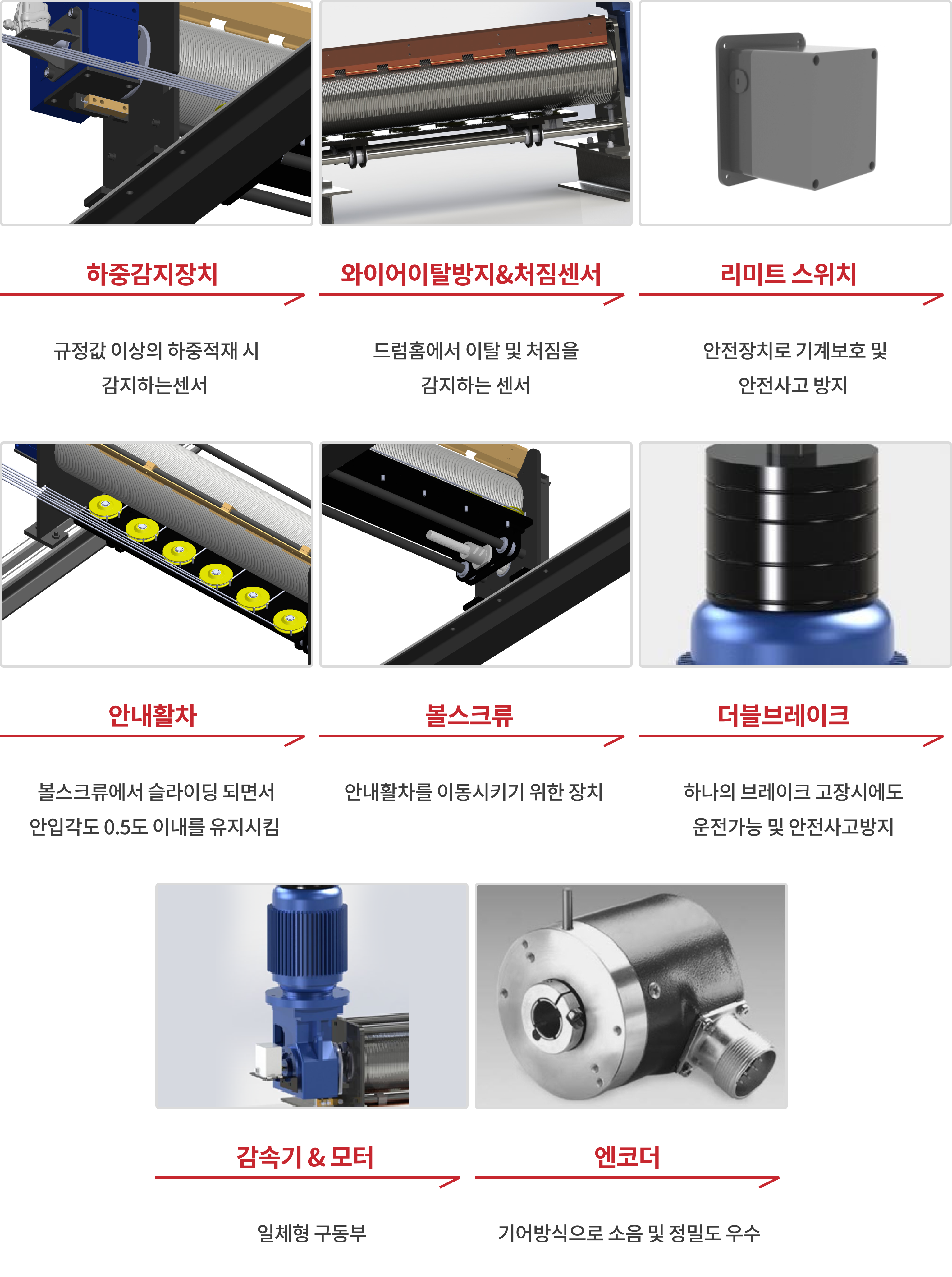

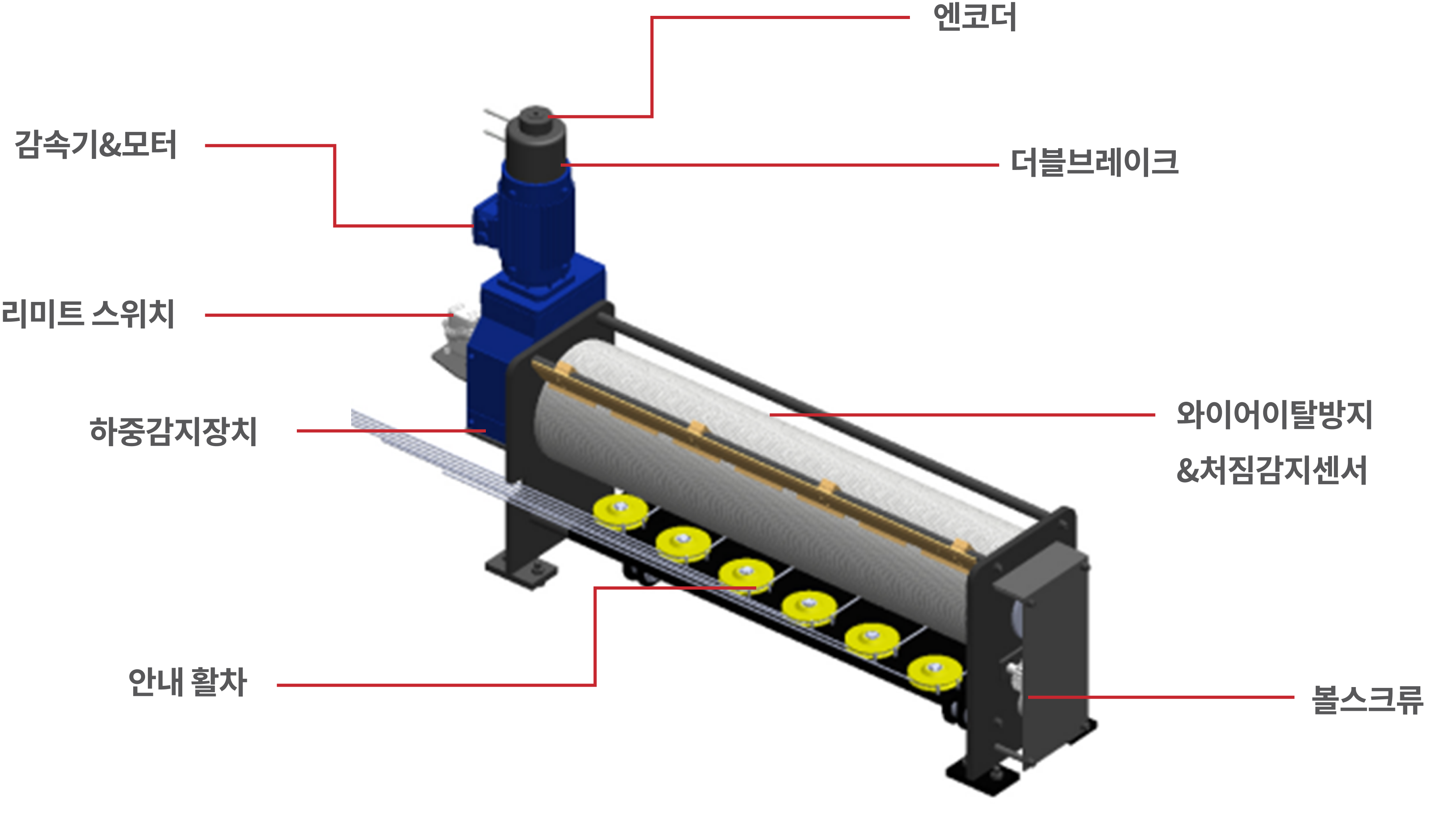

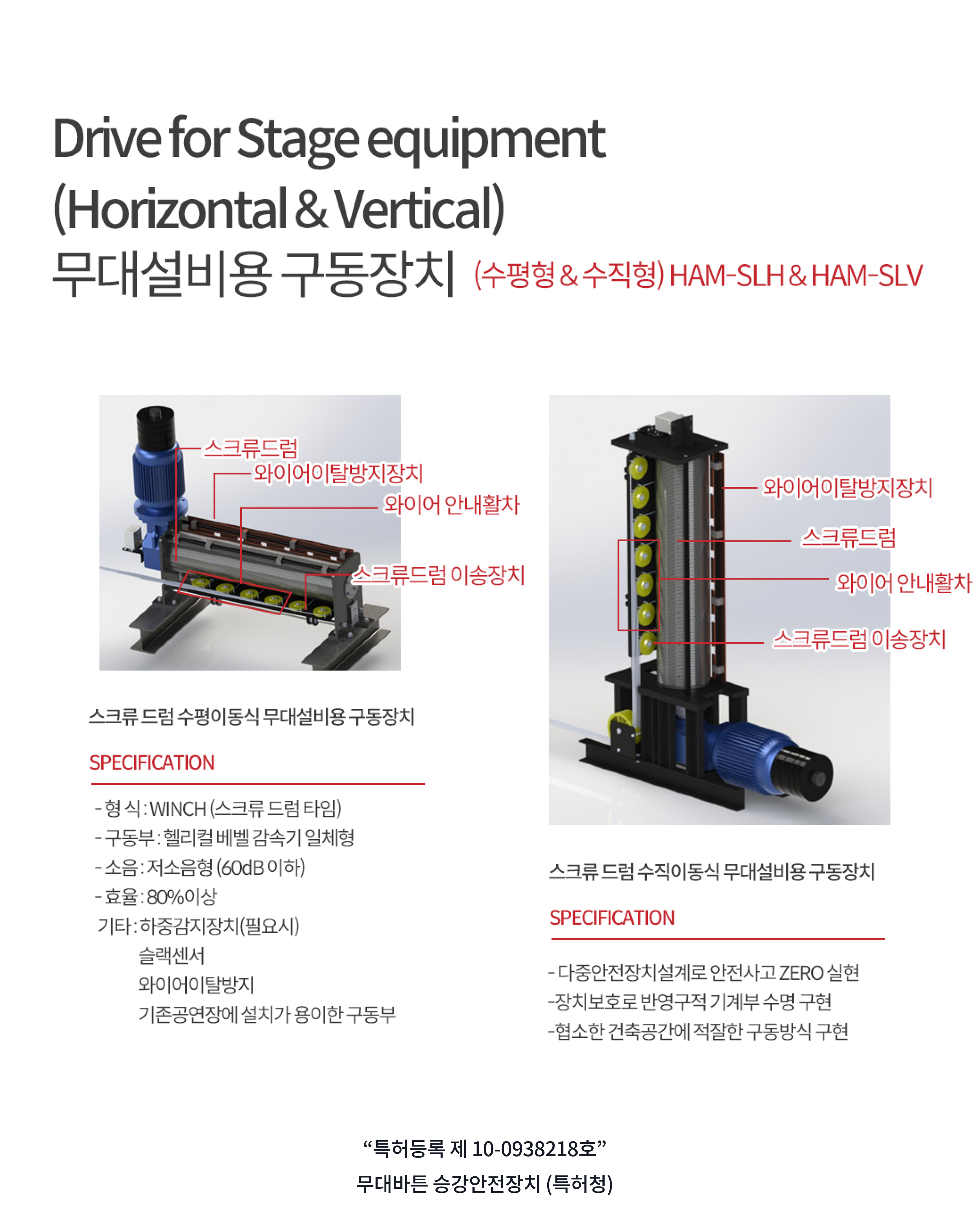

■ 구동부 구성
하중감지장치
규정값 이상의 하중적재 시
감지하는 센서

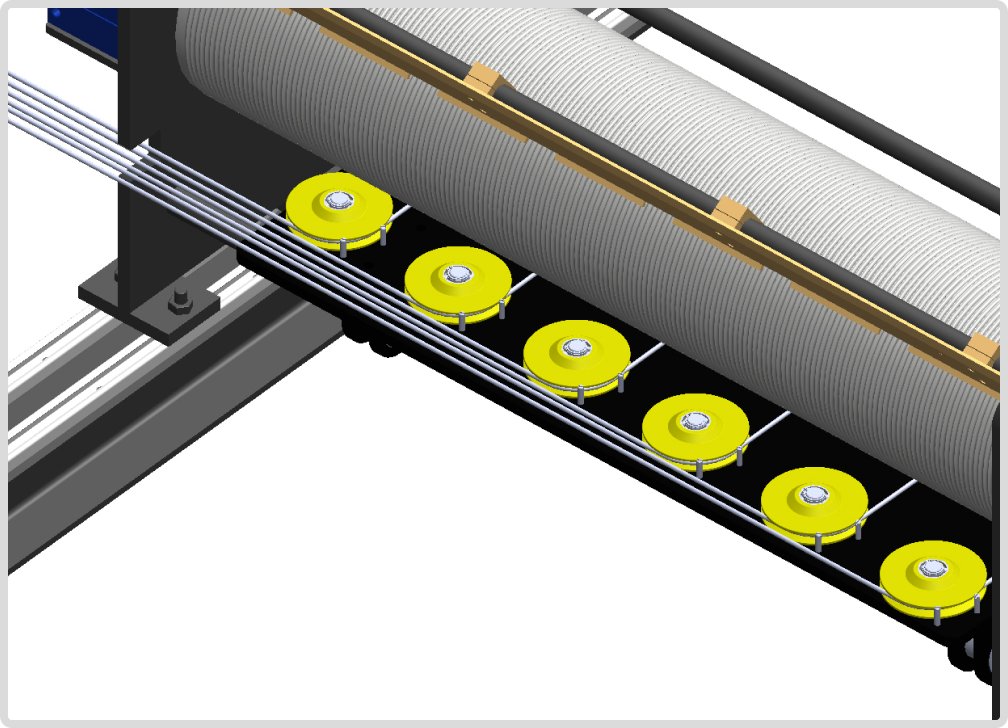

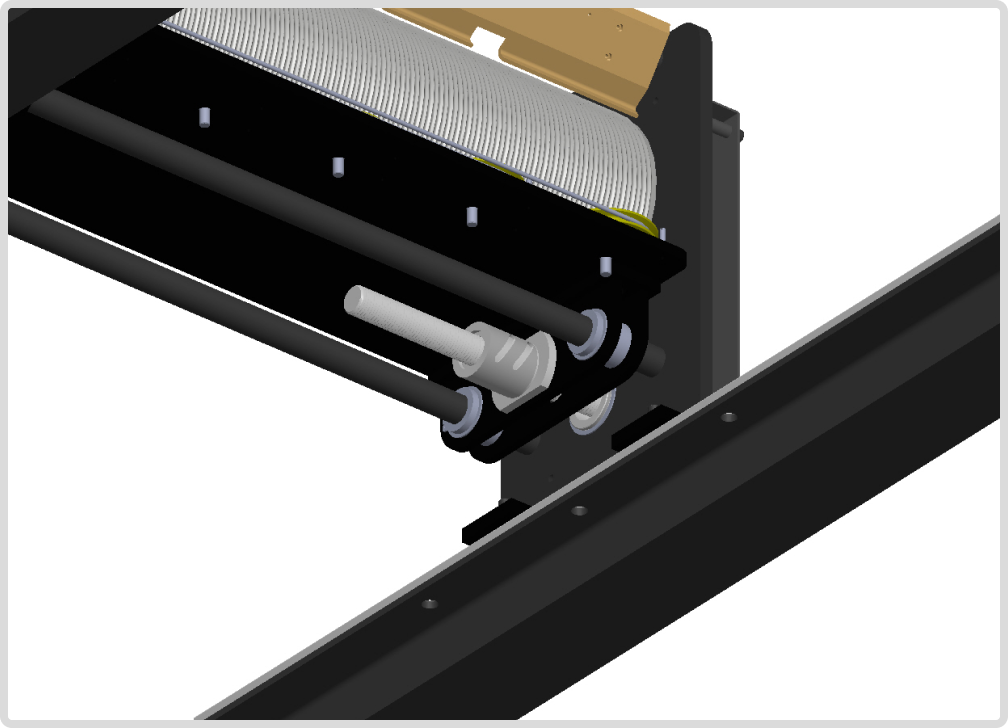

안내활차
볼스크류에서 슬라이딩 되면서
안입각도 0.5도 이내를 유지시킴

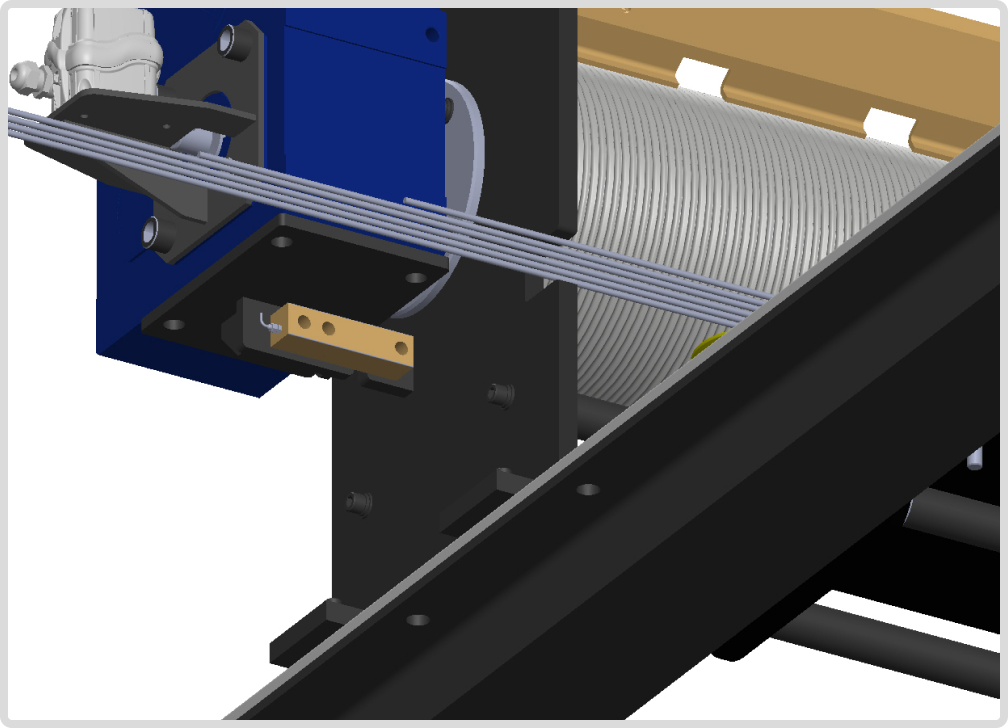

와이어이탈방지&처짐센서
드럼홈에서 이탈 및 처짐을
감지하는 센서

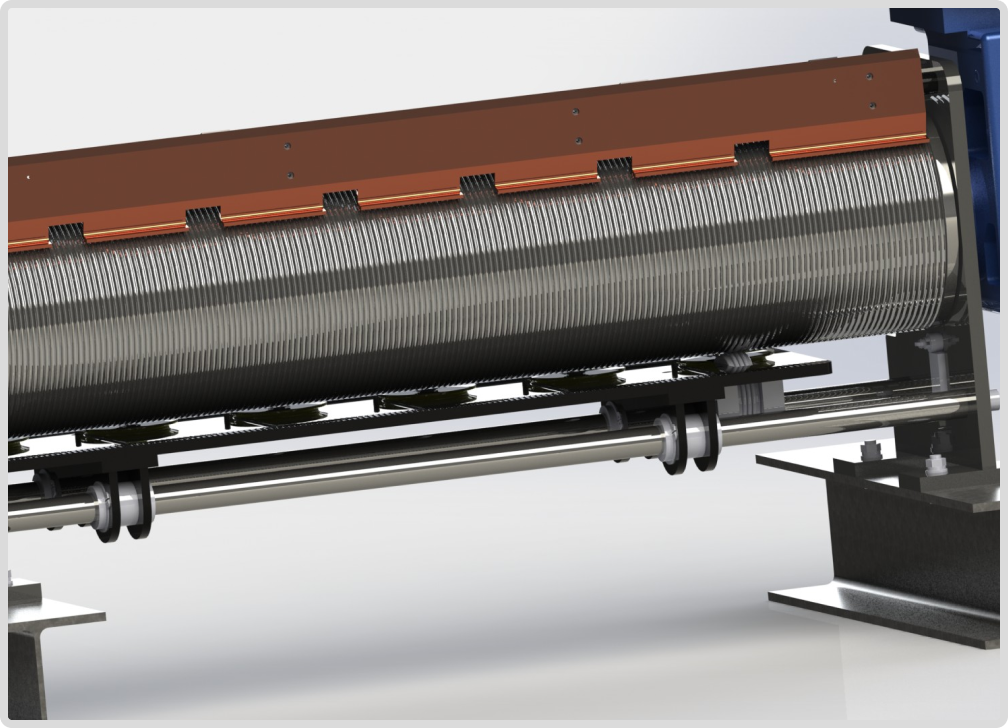

볼스크류
안내활차를 이동시키기 위한 장치

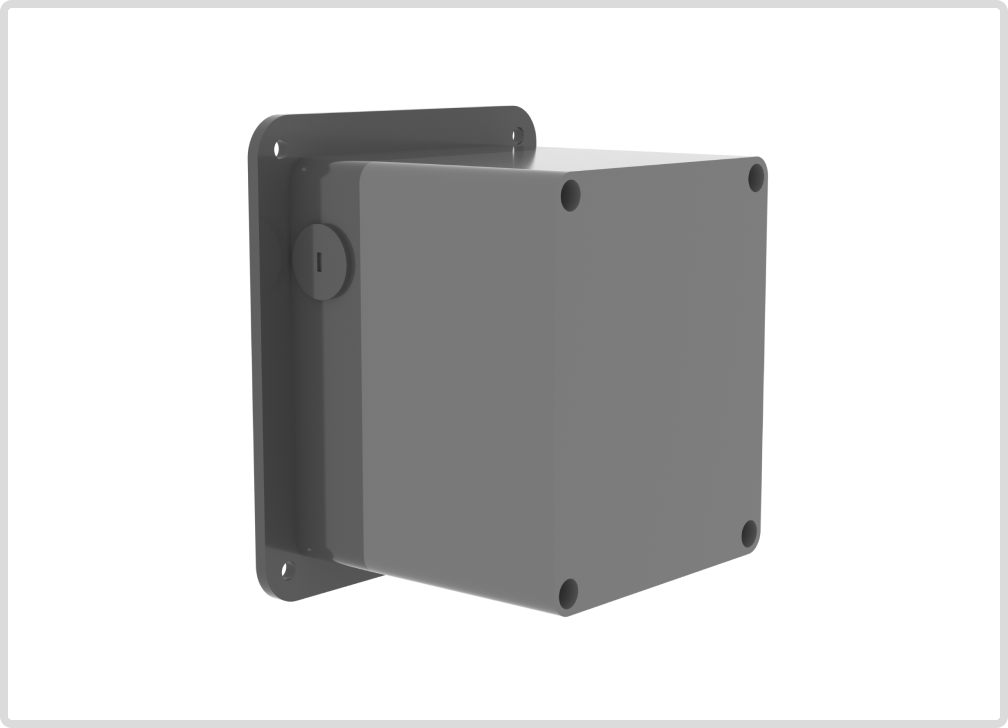

리미트 스위치
안전장치로 기계보호 및
안전사고 방지

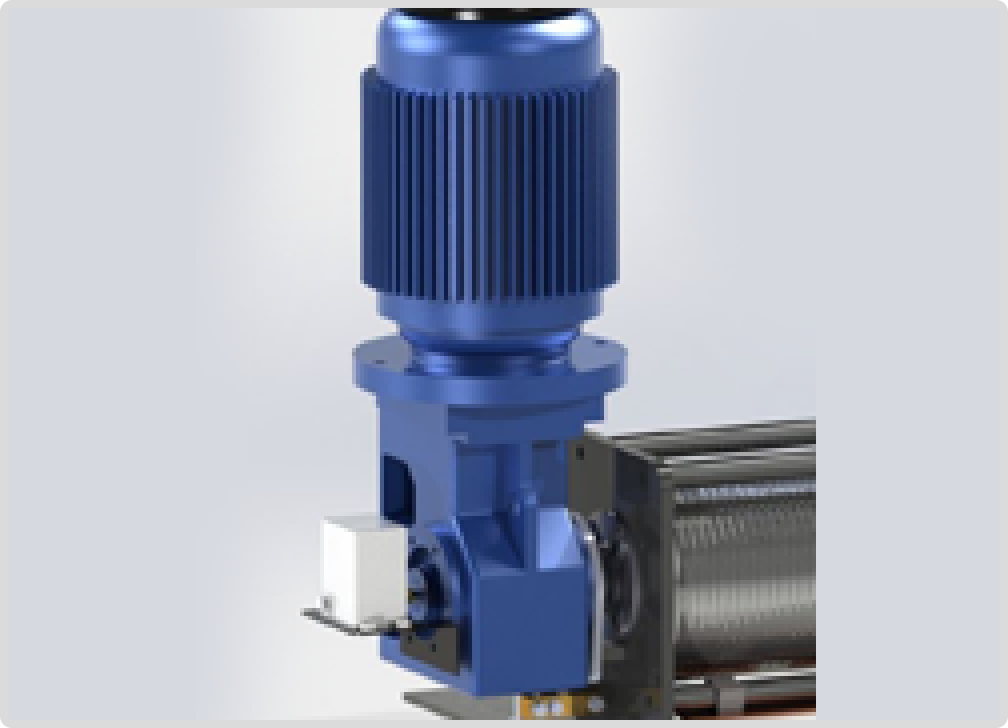

감속기 & 모터
일체형 구동부

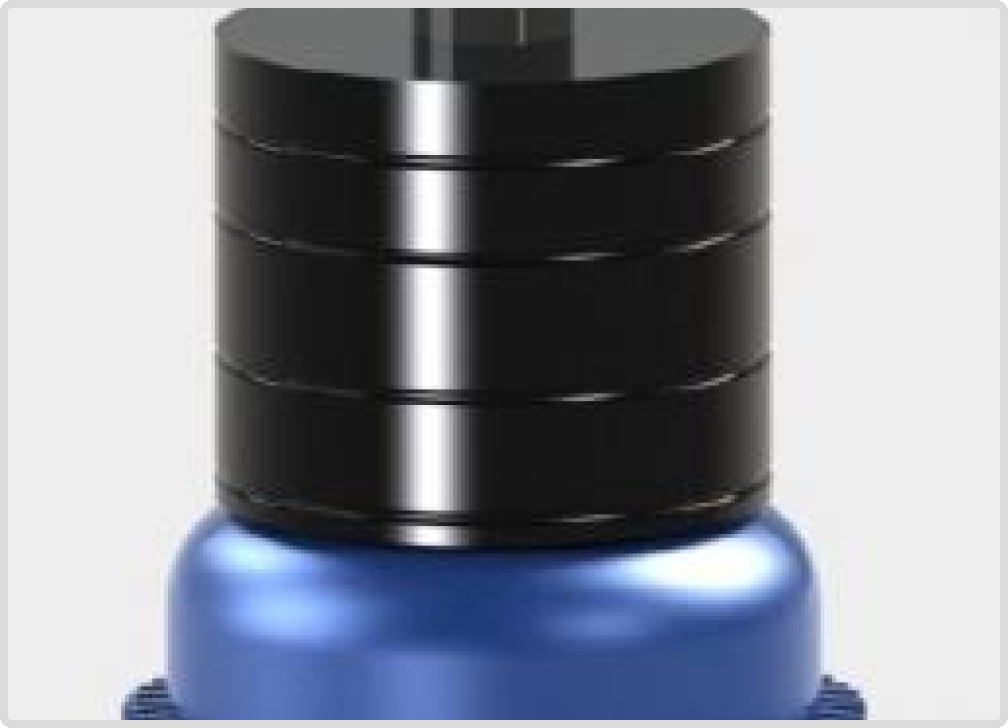

더블브레이크
하나의 브레이크 고장시에도
운전가능 및 안전사고방지

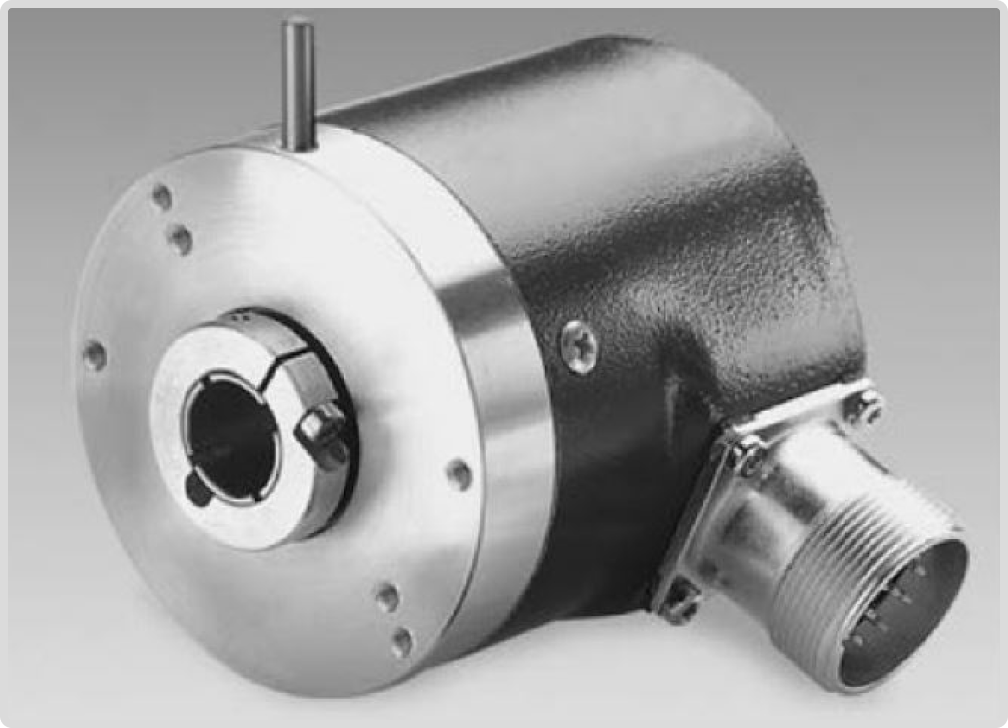

엔코더
기어방식으로 소음 및 정밀도 우수

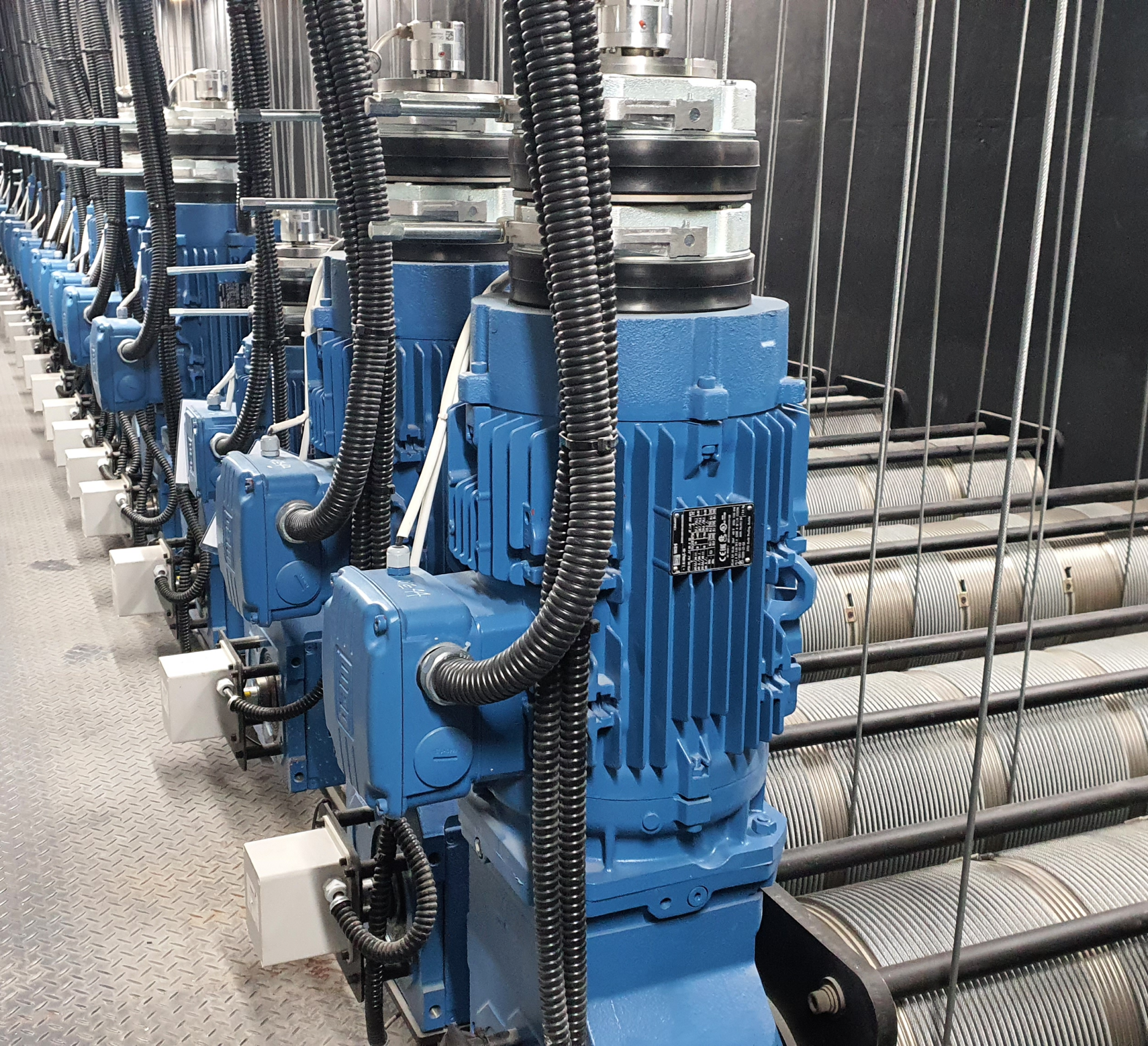

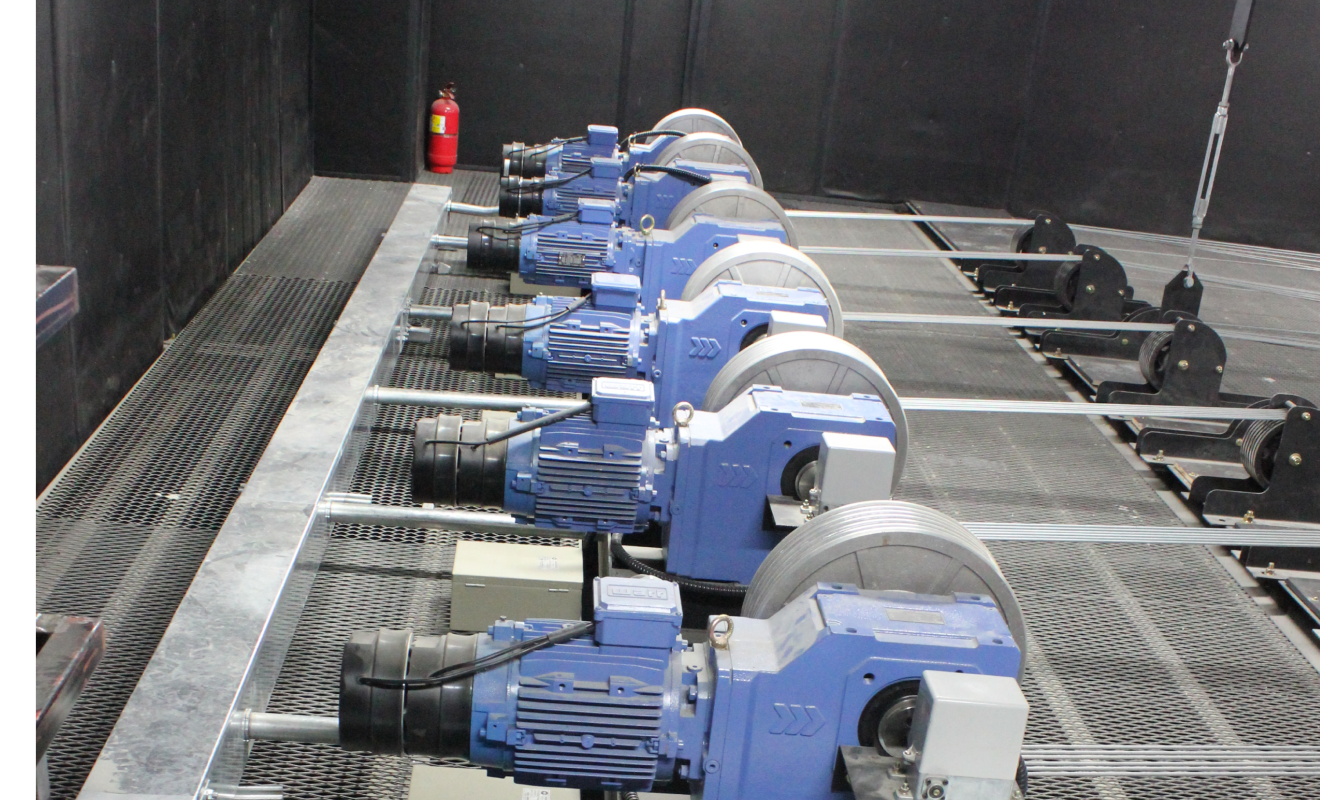

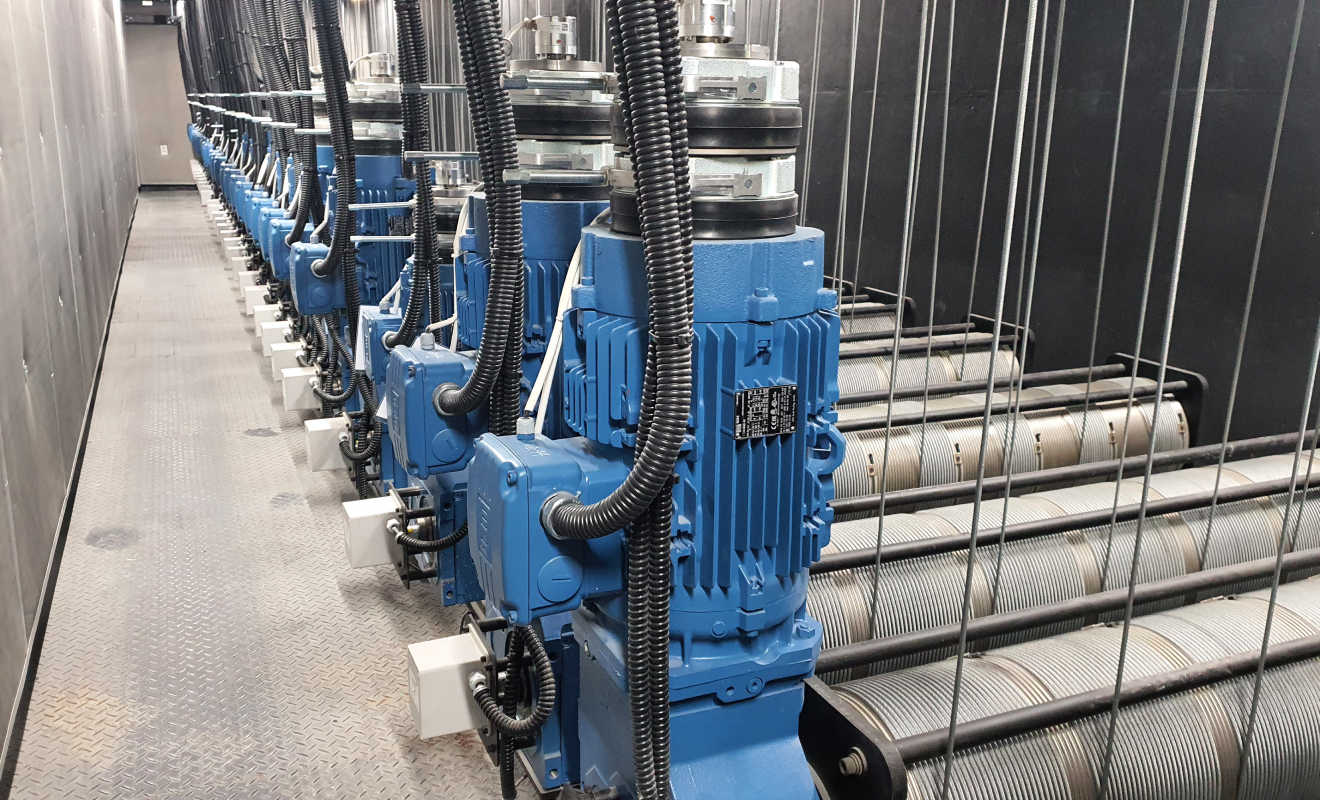

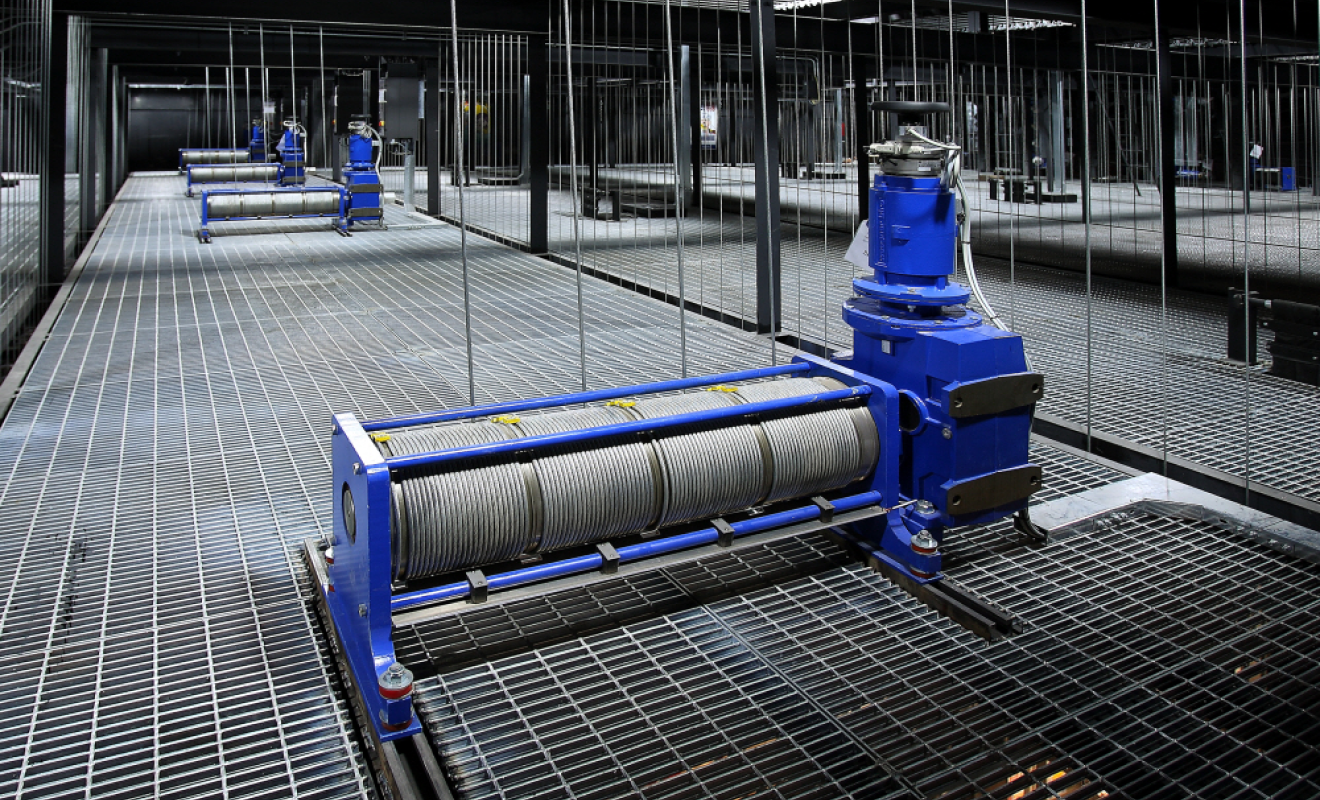

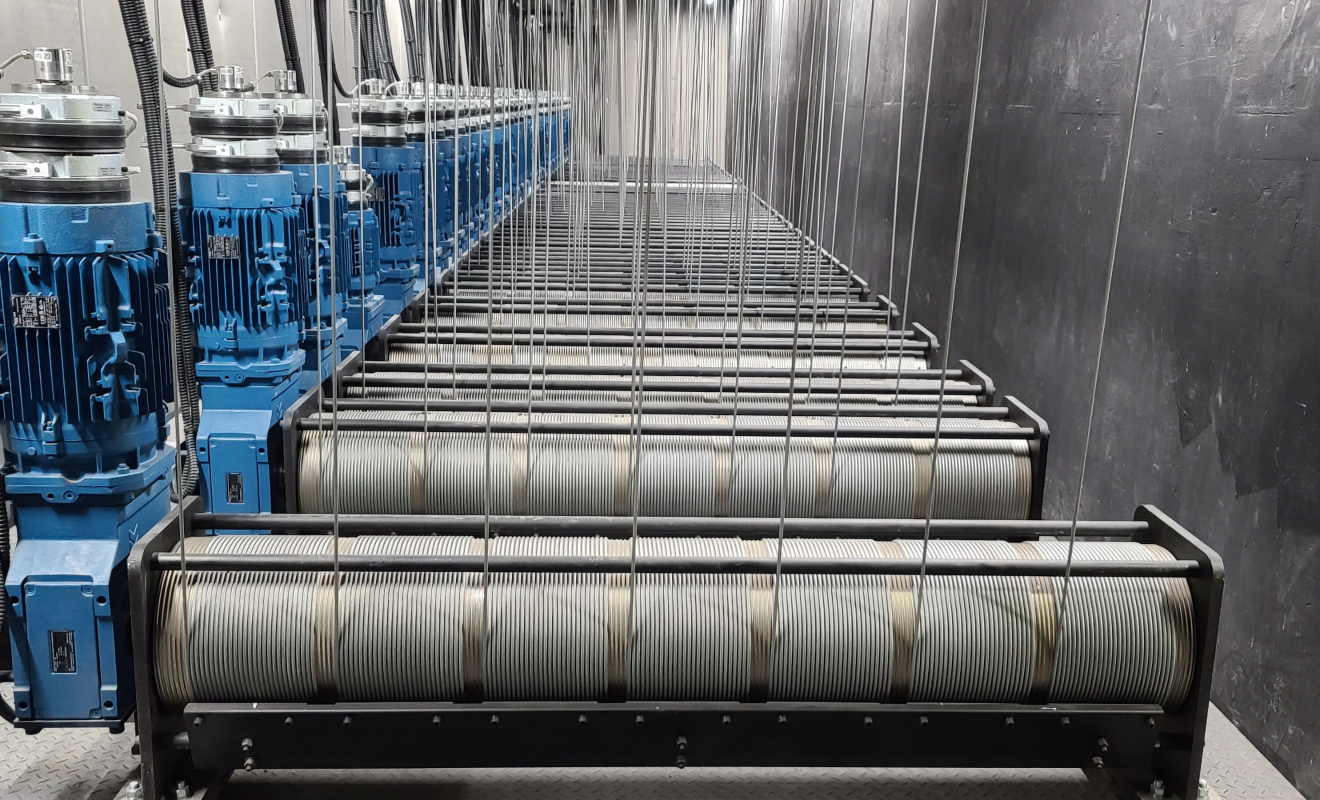

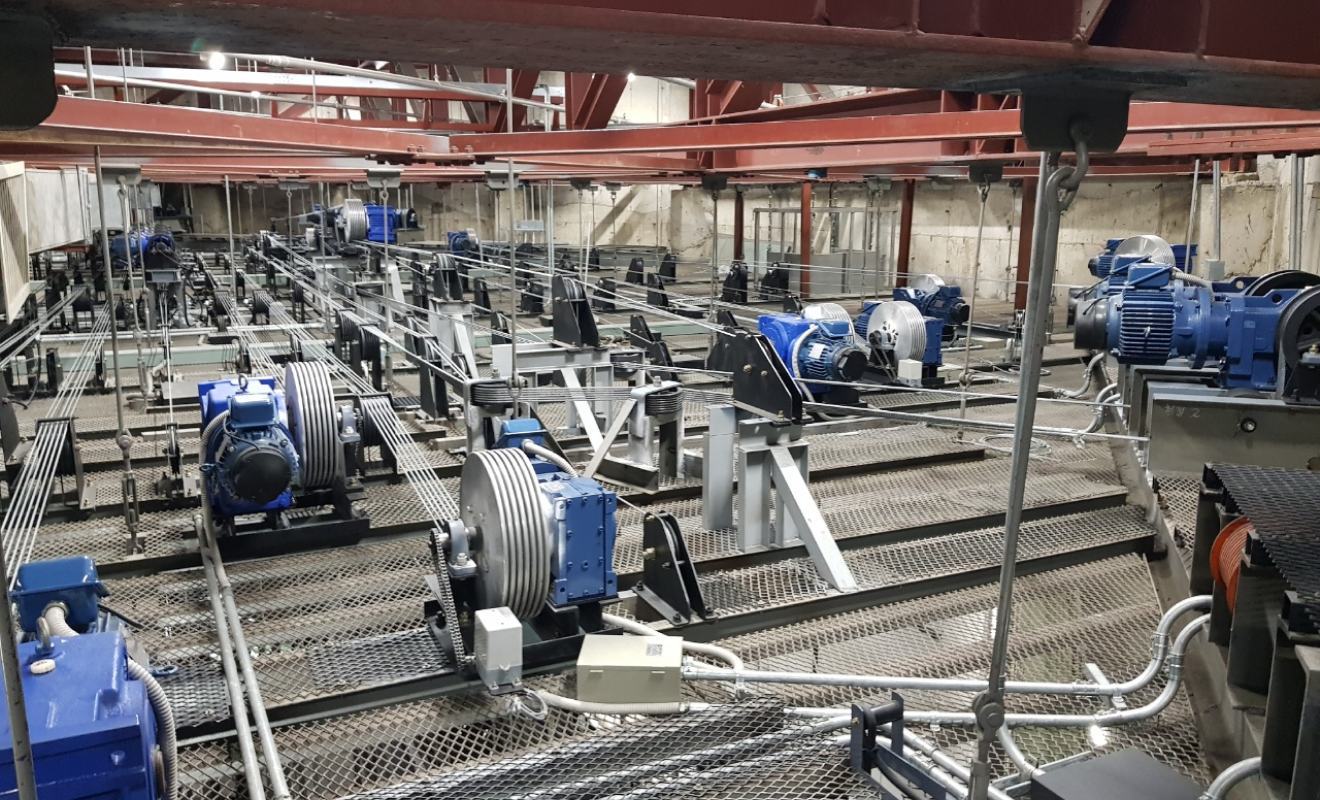

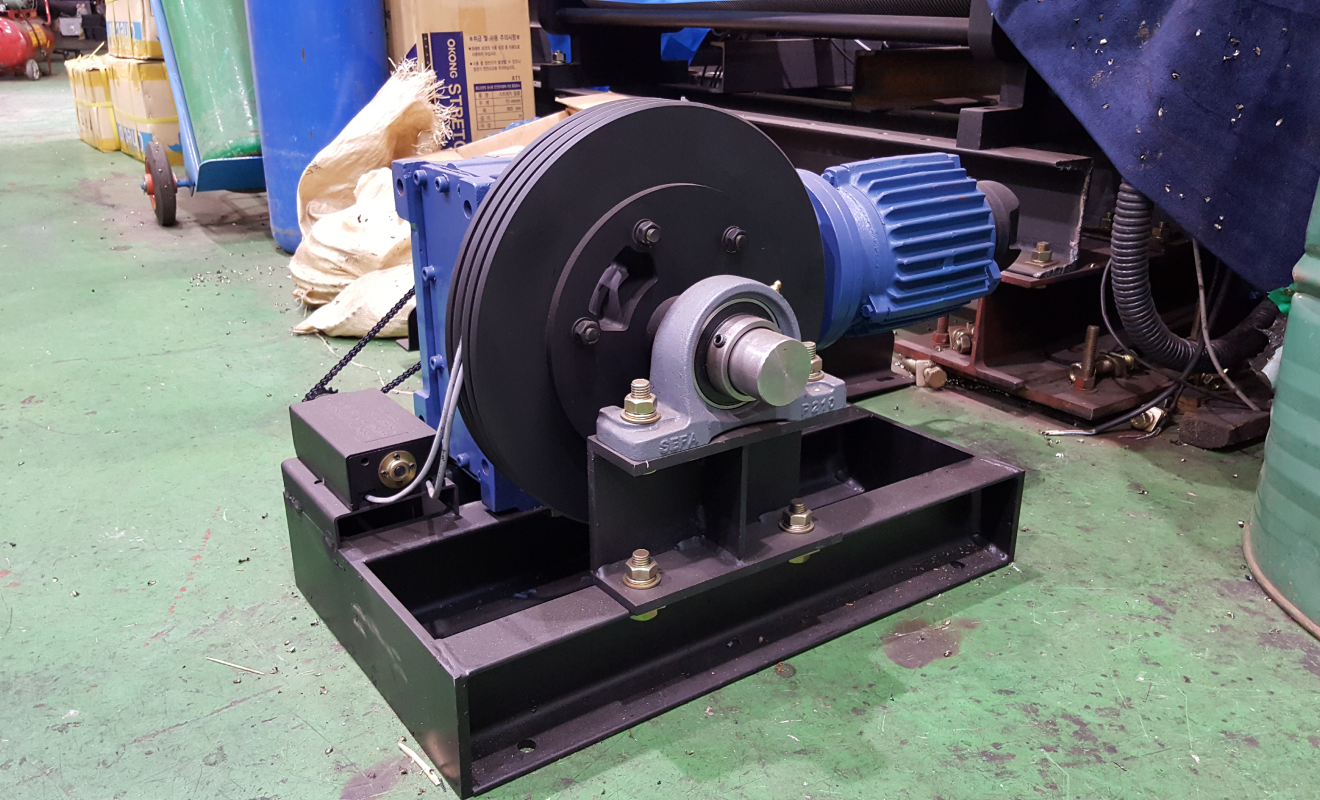

■ 구동부 설치사진
