하부무대장치
입체적이고 웅장한 하부 리프트와 무대 웨곤으로 공연의 안전을 최우선으로 고려합니다.
입체적이고 웅장한 하부 리프트와 무대 웨곤으로
공연의 안전을 최우선으로 고려합니다.

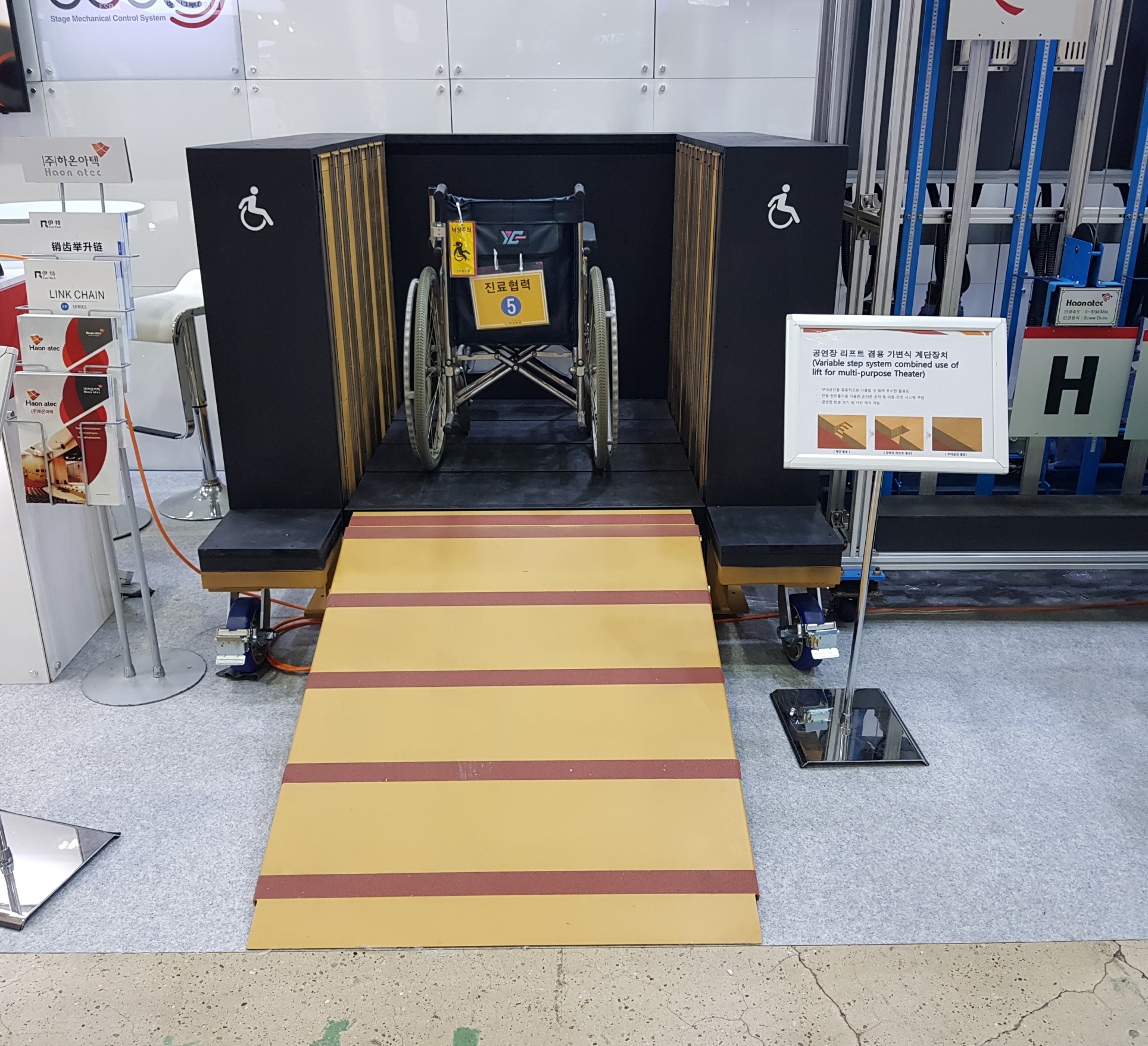

■ 다기능 승강무대 개요
기존 공연장의 많은 무대공간을 차지하던 장애인 리프트의 단점을
보완해줄 수 있는 개선된 장치로
무대면 위로 돌출이 없어 공연 연출 시 편리하게 사용할 수 있고,
계단과 화물용 승강무대로 전환(800kg)이 가능한 활용도가 우수한 장치입니다.

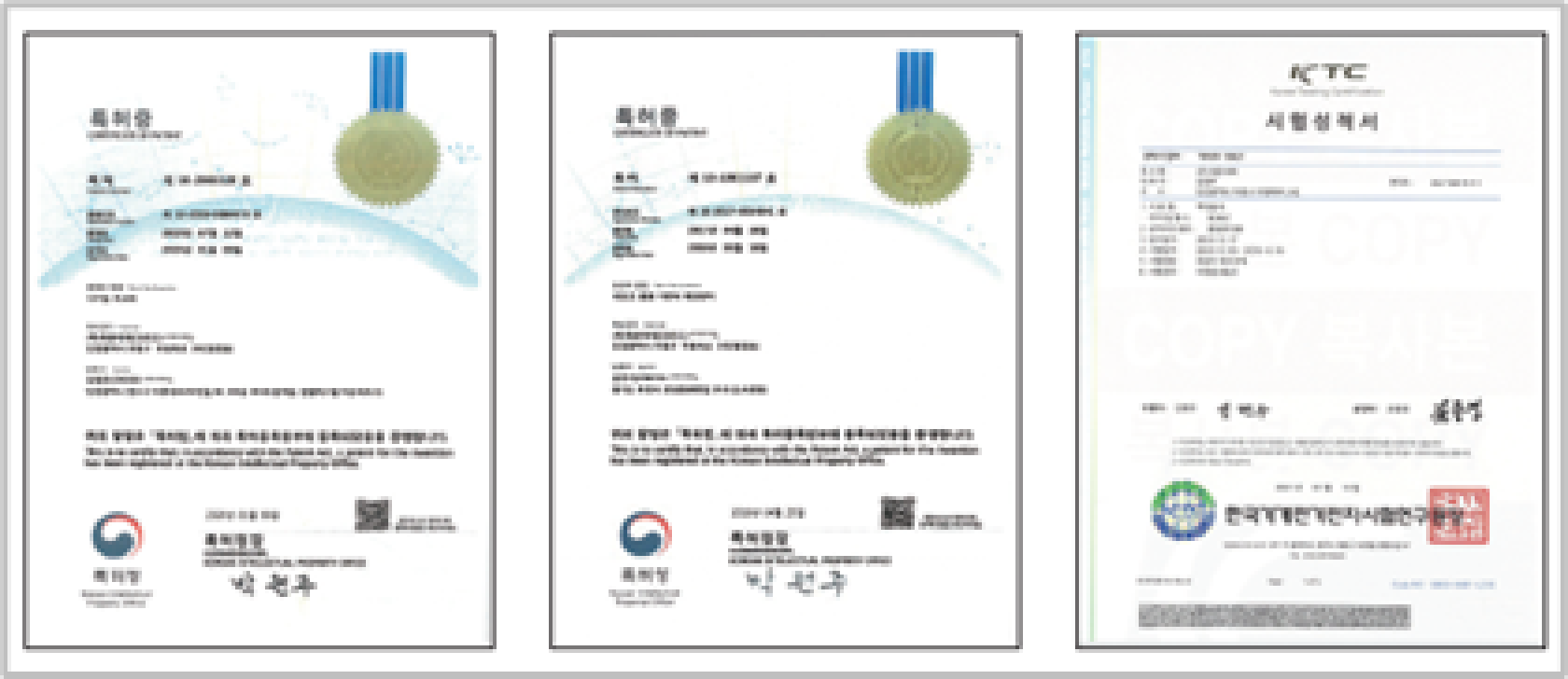

[특허 제10-2066528호, 제 10-1861107호]
■ 다기능 승강무대 사용 방식

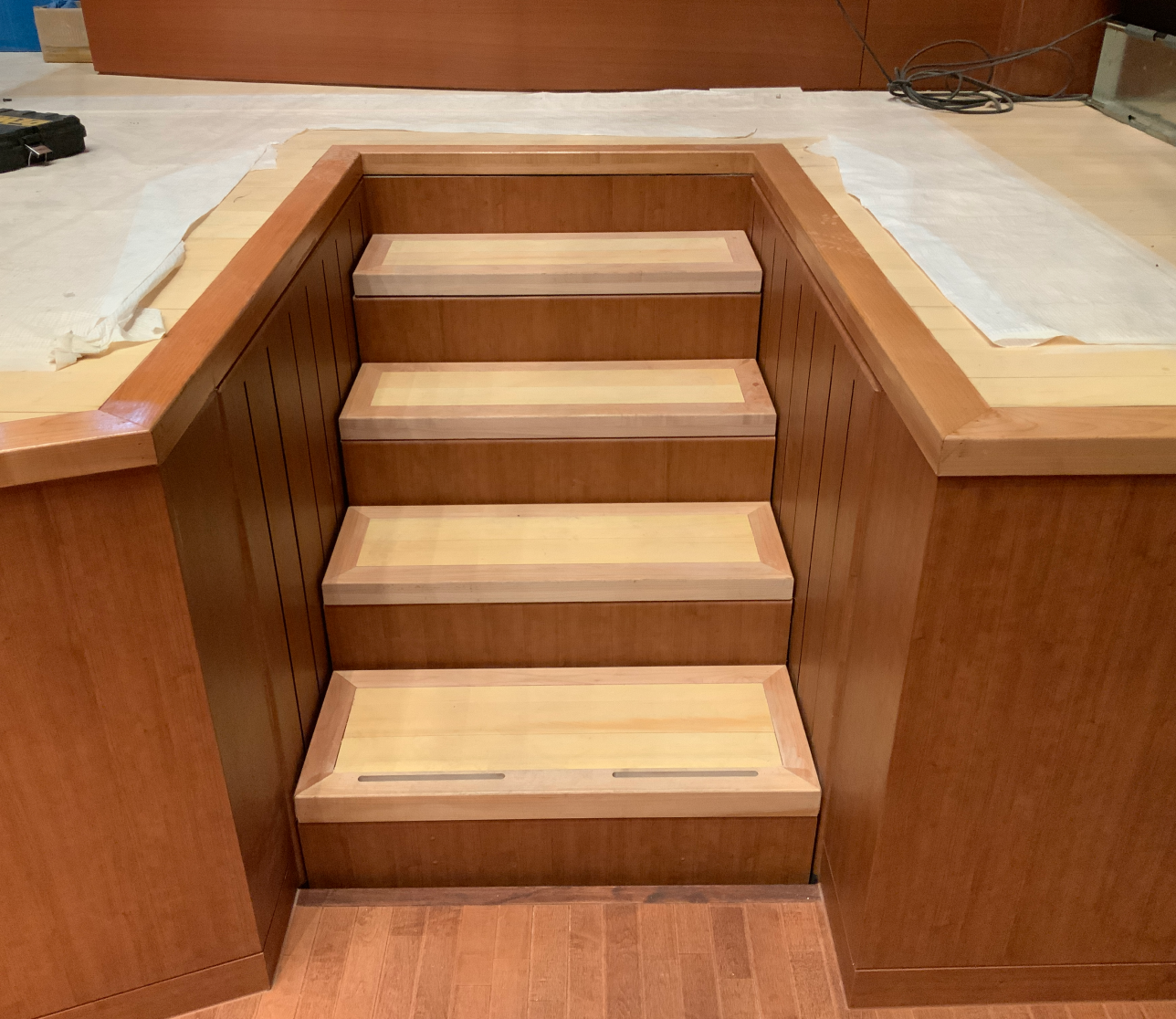

계단 활용

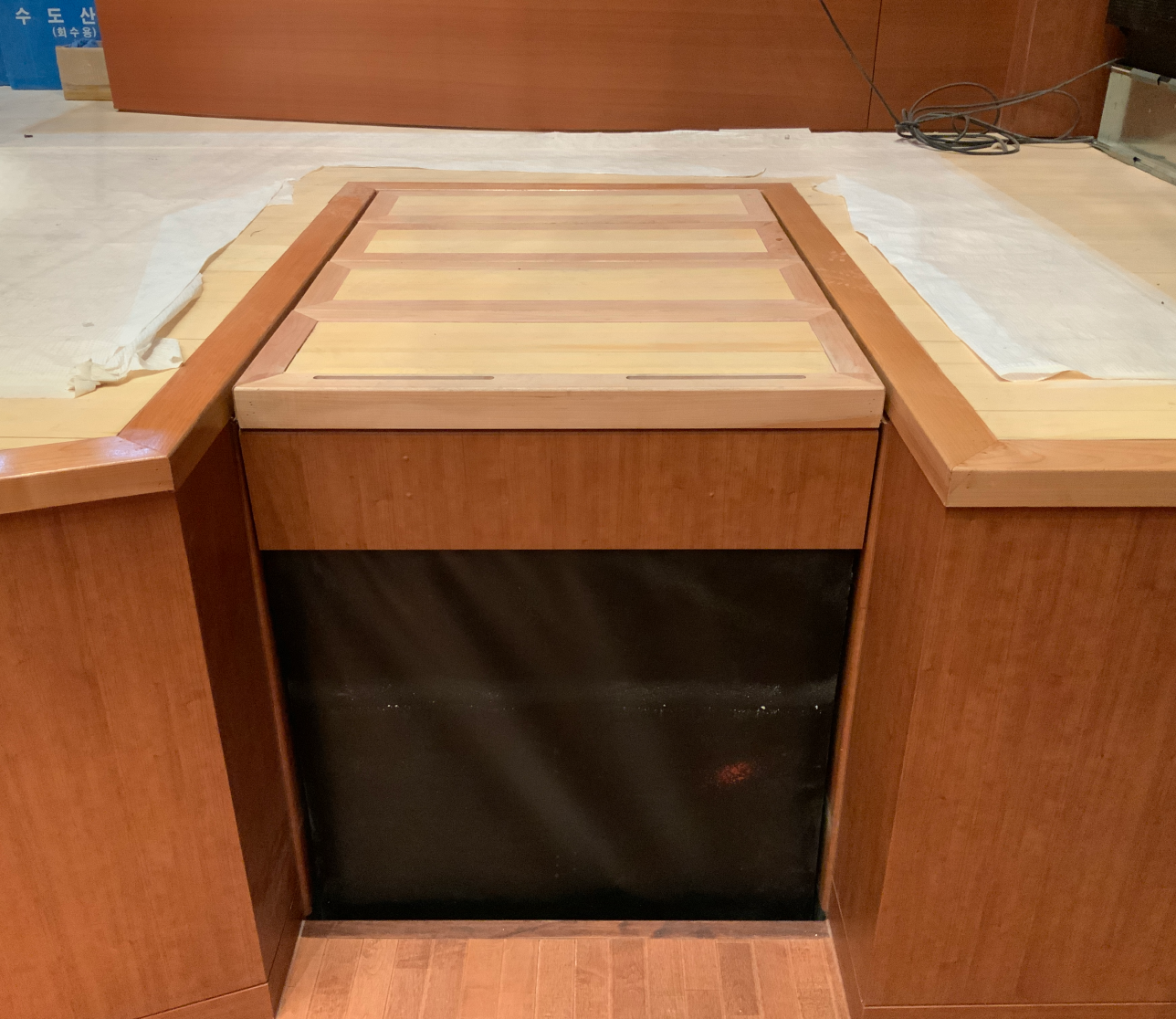

무대 활용

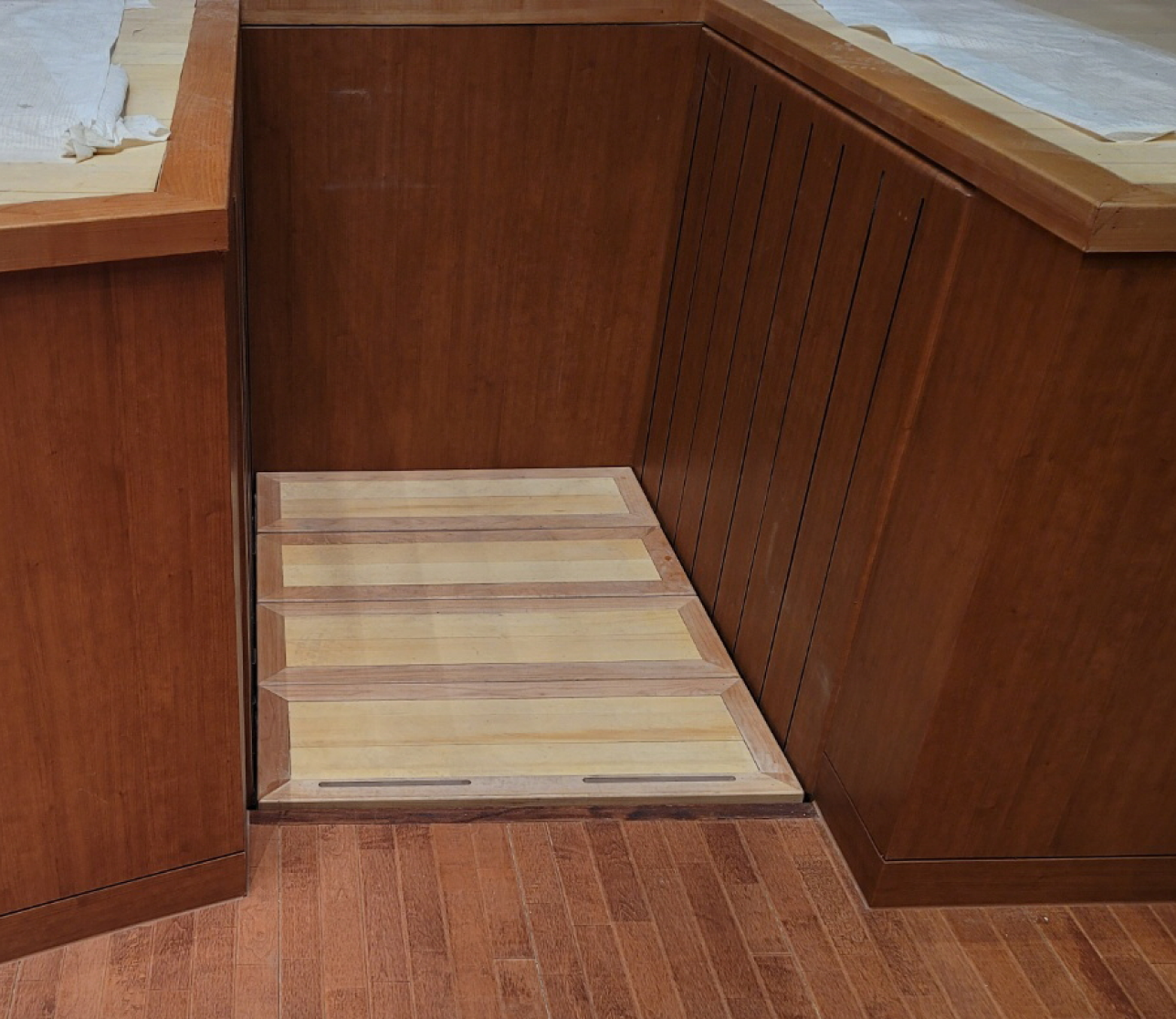

리프트 활용
01. 무대 공간에 활용한 공연장 맞춤 크기 사양 제작 가능
02. 계단, 리프트, 무대공간으로 사용가능
03. 구조 단순화로 고장 발생이 적으며 제조원가 절감
04. 4개의 판이 서로 연동하여 제어적 신뢰도 높음
05. 플랫폼의 수평상태가 깨지는 현상 없어 안전사고 예방

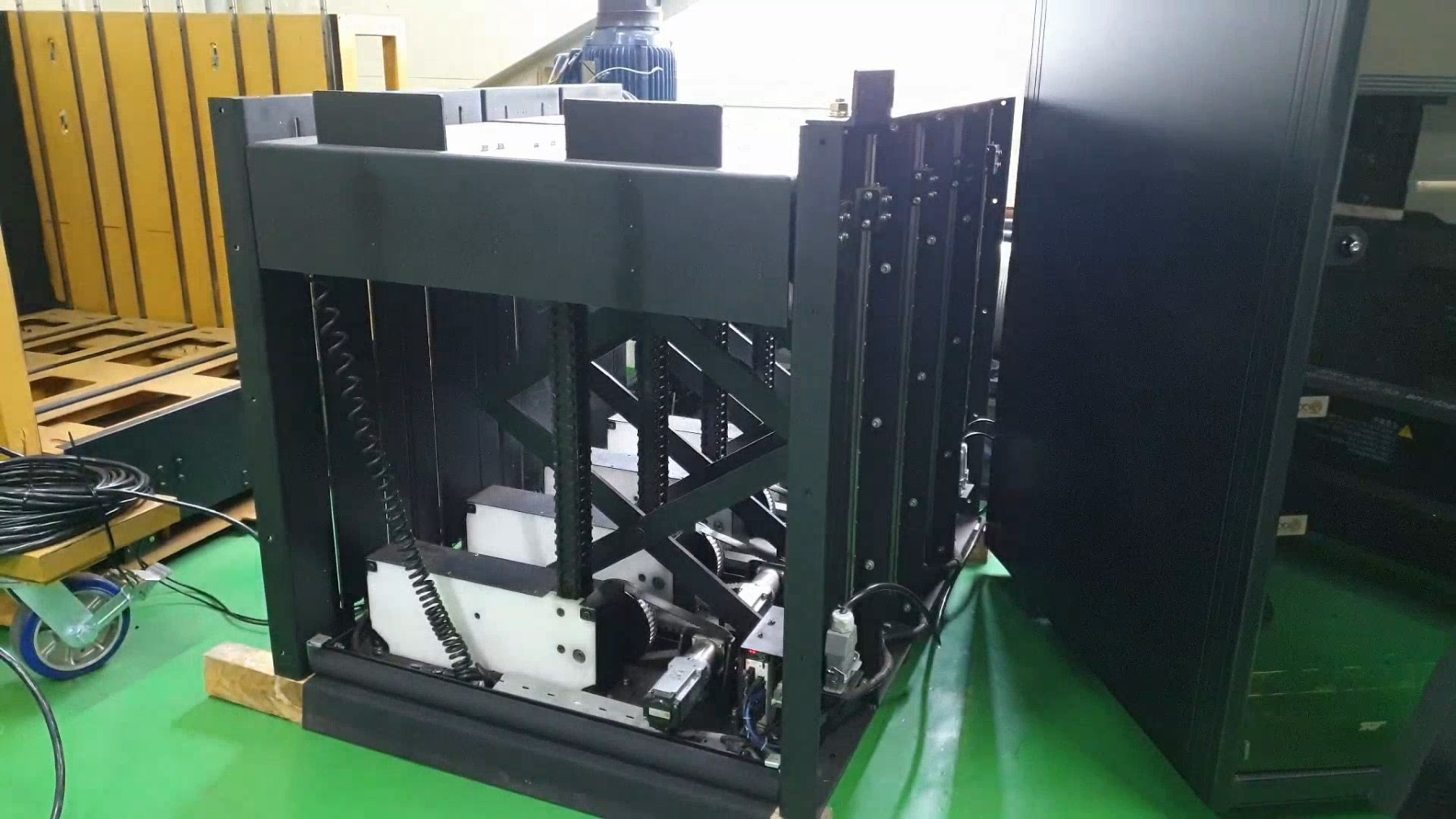

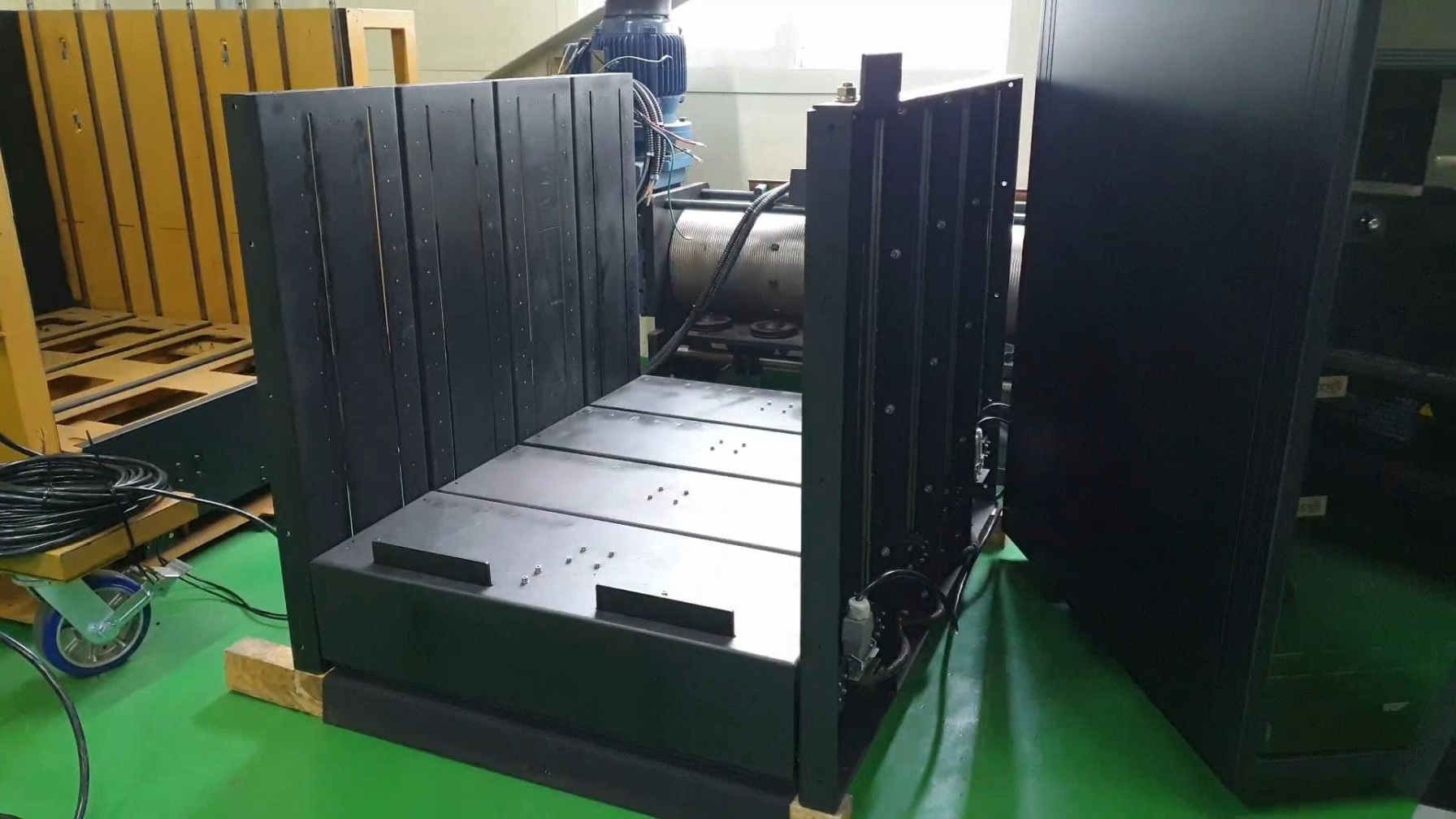

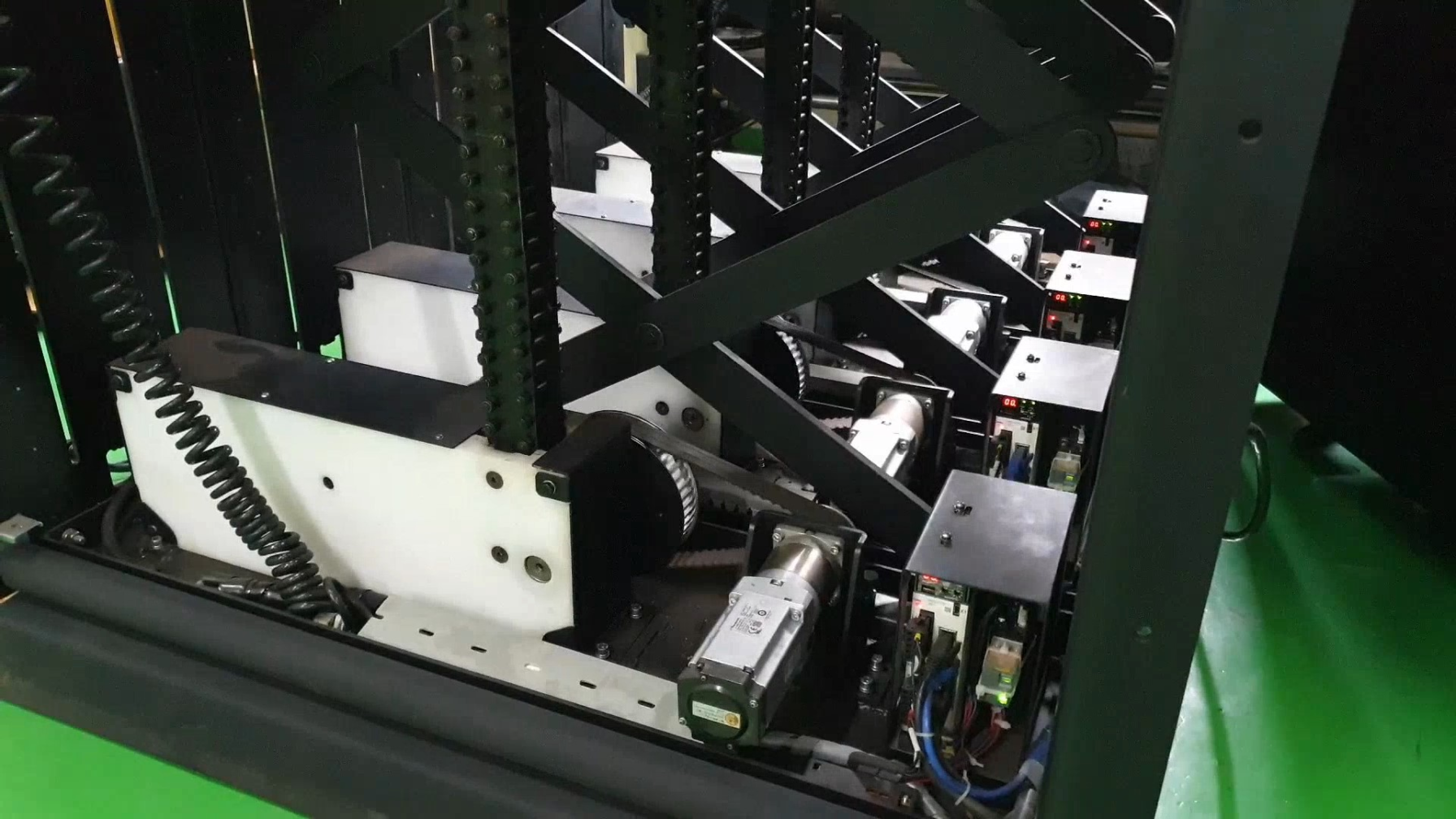

■ 다기능 리프트 설치기술
협소한 장치 PIT 공간 축소화
컴백트한 DC서브모터, 굴절가능한 링크체인 사용
링크체인(LINK CHAIN)방식
기계적 효율 및 내구성이 높은 방식 사용

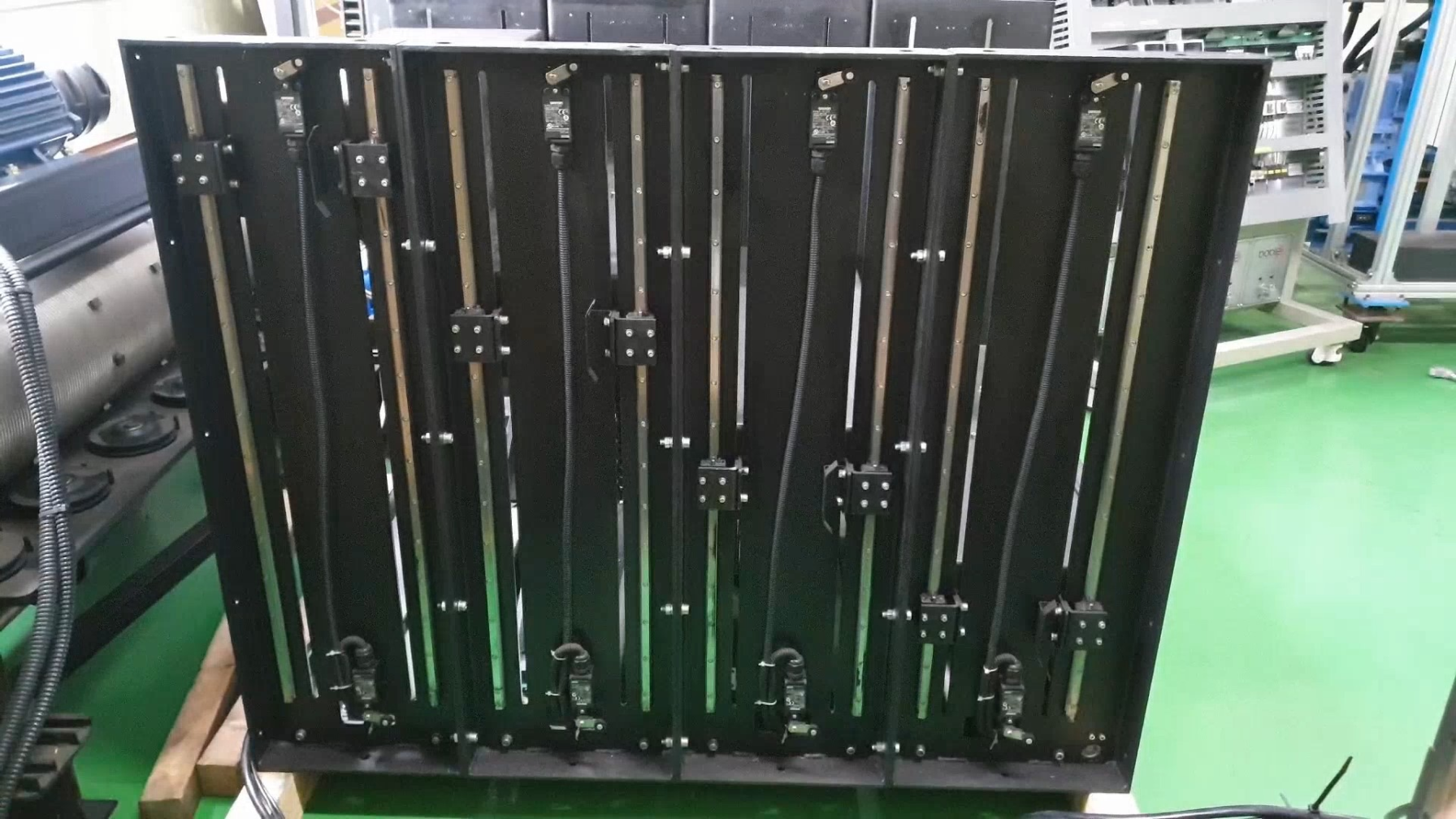

LM가이드 방식
가이드 수직도가 우수하고 정밀도가 높으며 소음이 적음
DC 서브모터 방식
컴팩트하고 제작 및 설치가 단순한 모터 방식
01. 무대외부에 구동부 노출이 없이 설치 가능
02. 리모델링시 건축변경 최소화 및 원가절감으로 가격경쟁력 확보
03. 가이드 개선방향 (시저, LM 가이드) 및 동력전달설비(커플링, 유니버셜조인트)
04. 협소한 하부장치 PIT 공간 축소화

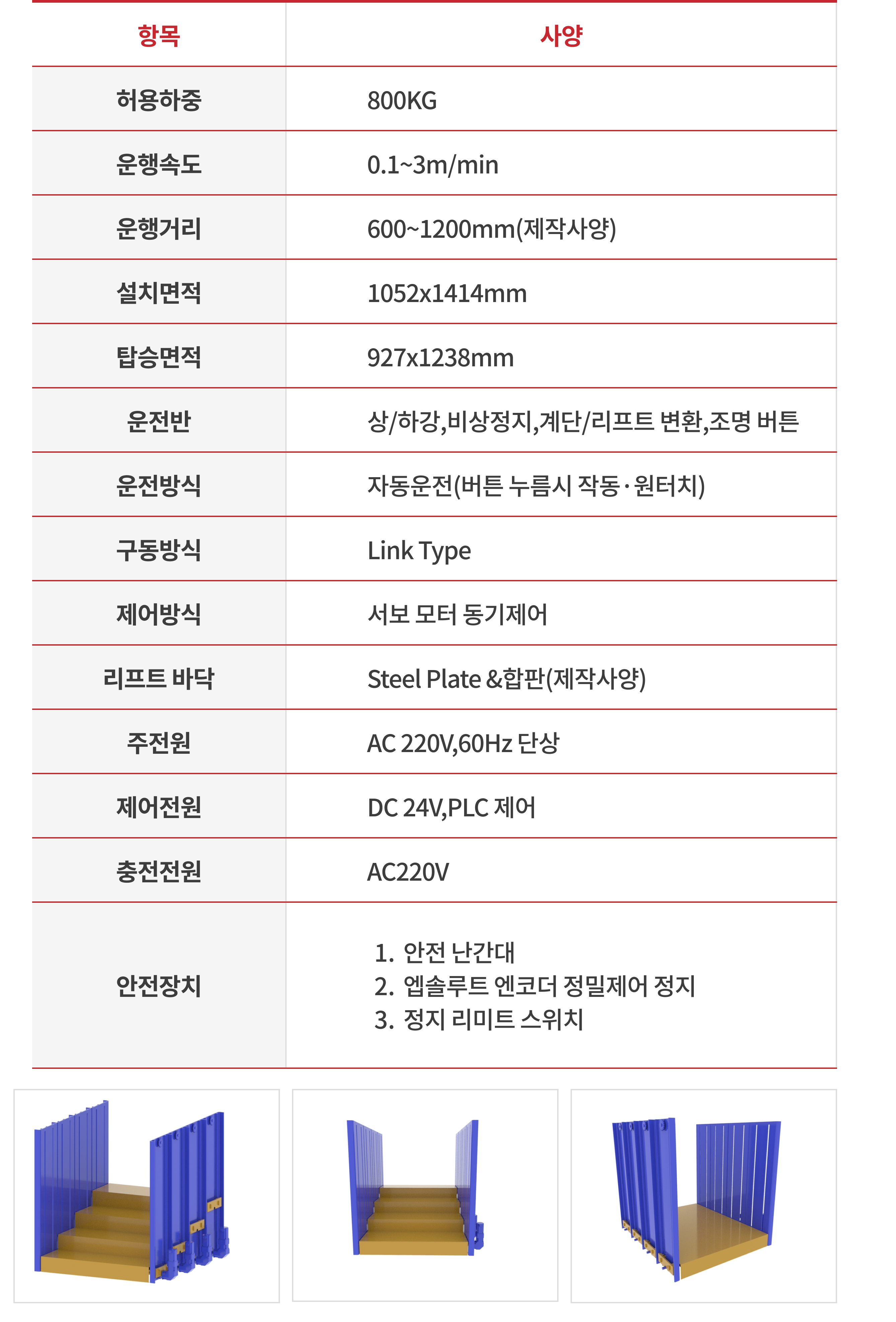

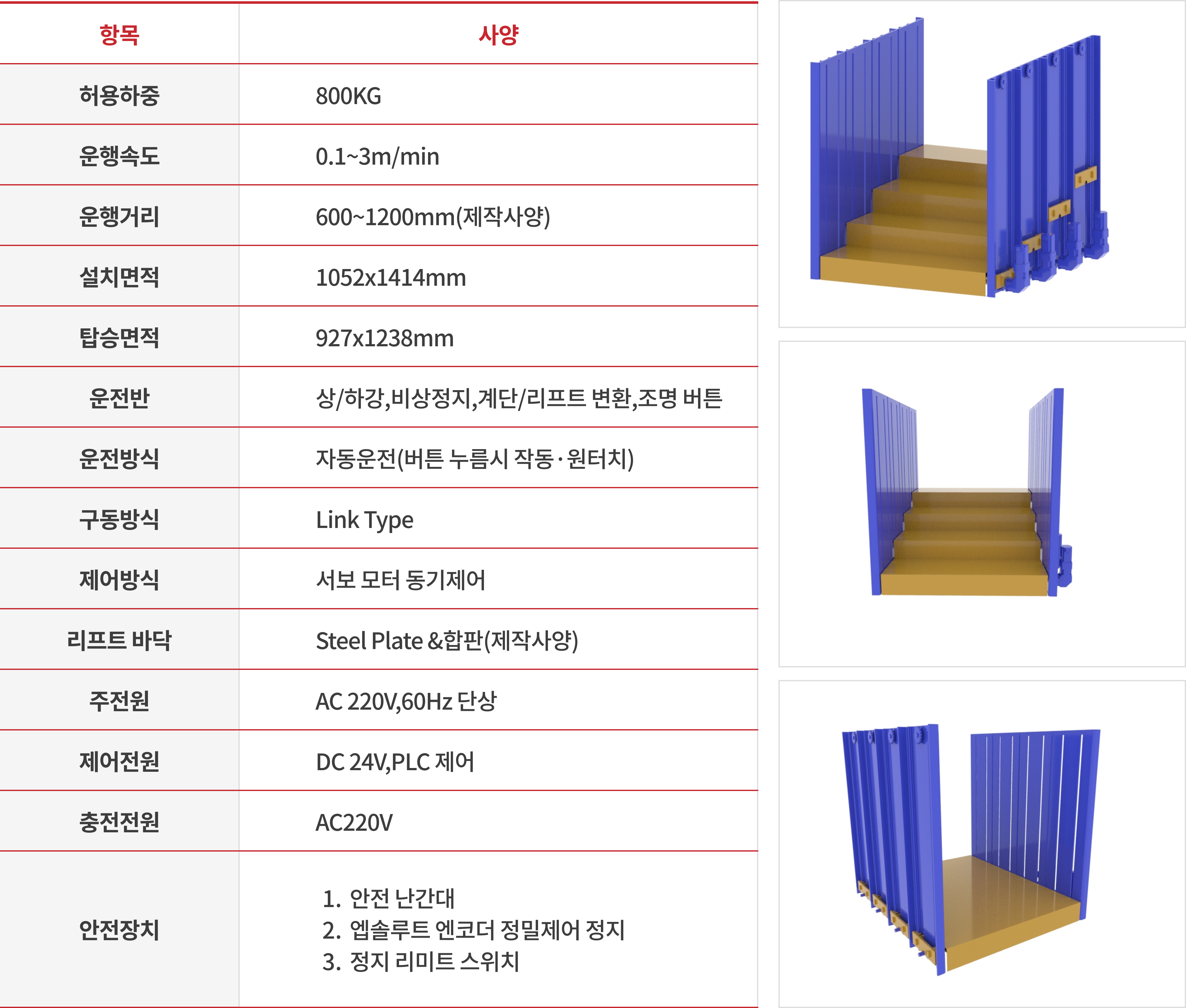

■ 다기능 리프트 특징
